HNVLM111红外远距离测温模组
产品
产品特点

易于系统集成
易于系统集成和降低应用成本
内置DSP数字信号处理
低功耗节能工作模式
适用于不同应用领域
多种封装和测量方式

产品应用

高精度无接触温度测量
工业移动元件温度控制
家电温度控制
公共区域商业终端人体测温
空调温度感应元件
安全监控

产品介绍

YW-IR-1A50-UART是一款数字式红外远距离测温模组,集成自研MEMS热电堆红外传感器和32 位嵌入式微处理器芯片,搭载低噪声放大器、24位A/D转换器以及DSP处理单元等元件,通过UART接口进行数字输出,可实现0 ℃ ~ 100 ℃宽温度范围与50cm的远距离非接触温度测量,测温精度可达0.2 ℃ ~ 0.3 ℃。

性能参数

表1. 传感器性能参数表

参数

参数值

描述

测温范围

0 ℃ ~ 100 ℃


测温距离

0  ~ 50 cm


工作温度范围

0 ℃ ~ 65 ℃


分辨率

0.1 ℃


测温精度

± 0.2 ℃ ~ 0.3 ℃


输入工作电压

3 V ~ 3.3 V

DC

测温视场FOV

10°

可以按需求定制

几何尺寸

14 mm * 36 mm


接口管脚

1. GND(接地)

2. TXD(UART数据发送)

3. RXD/SDA(UART数据接收/ IIC数据线(IIC))

4. SCK(IIC时钟控制线(IIC))

5. 3V3电源

本模块通信方式为UART,模块接1、2、3、5

存储温度-30 ℃ ~ 105 ℃
模组结构


应用示意图

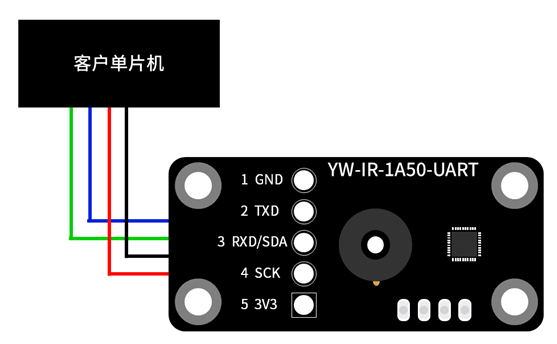

YW-IR-1A50-UART模组可以采用UART数字总线界面输出,任何微处理器MCU都可以对其进行通讯、控制来远程测量温度,参考应用如下图。


模组结构

2. 管脚定义表

编号

管脚名称

描述

1

GND

接地

2

TXD

UART数据发送引脚

3

RXD/SDA

UART数据接收引脚/ IIC数据线(IIC

4

SCK

IIC时钟控制线(IIC

5

3V3

供电电源

注意:1. 1.25 mm间距5 PIN排座。

2. 串口通信设置:波特率:9600;数据位:8,无奇偶校验(0);停止位:1

3.本模块通信方式为UART,模块接1235



模组结构

3. 指令说明表

功能

指令

描述

获取体温

updataObj****为距离参数)

获取测量到的物体温度

标定指令

corr_vtp

进行温度标定

参数写入

cor_up********为具体数值)

写入温度标定参数(批量生产时)



模组结构

4. 实物测试表

测试环境

实测展示






注意事项

1.在应用设计中需要注意上述精度是当传感器在热平衡条件下才能保证,如下因素会造成温差:传感器背部的热电子,传感器背部或旁边的加热器/冷却器造成传感器短时间内热平衡破坏。

2.传感器具有一定的测量视场(FOV)范围,应用设计时要注意视场内的被测物体温度基本均匀。传感器窗口有用以阻碍可见光和近红外光辐射的光学滤波器(可传播长波)集成在封装内抵御环境光造成的影响。滤波器 的波长通带为 5.5 μm ~ 14 μm。

3.W-IR-UART 红外测温模组支持用户的二次开发,模组的测量结果,工作状态和故障等可由数字总线读取, 同时测量方式,DSP功能等可以用户通过总线设置。

免责声明

江苏创芯海微科技有限公司拥有随时修改本文档的权利,有关内容修订或更改将不会另行通知。本文档所涉及内容完全属于江苏创芯海微科技有限公司的知识产权,未经批准不可进行泄露、传播或者复制。
