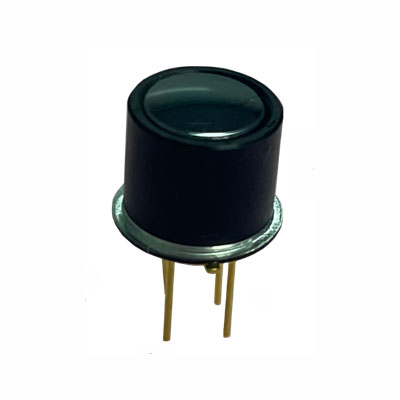

远距离红外热电堆传感器
产品
产品特点

自研MEMS热电堆芯片
高灵敏度
TO-39金属管壳封装
高精度NTC
测量距离50 cm

产品应用

远距离体温测量
非接触表面温度测量
工业远距离温度测量
家用电器智能温度感应与控制

性能参数


参数

参数值

单位

芯片尺寸

1120*1120

μm2

敏感区域

700*700

μm2

视场角

10

°

电阻

290±30

响应率

118

V/W

时间常数

20

ms

NEP

0.69

nW/Hz1/2

探测率

1.19E08

cmHz1/2/W

热敏电阻阻值

100±1%

KΩ (25℃)

热敏电阻Beta值

3950±1%

K(25℃/50℃)

工作温度

-30~120

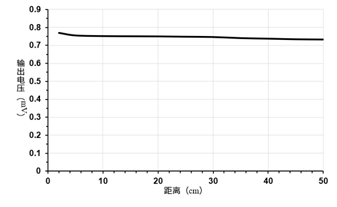

1. VD曲线(50℃黑体;电阻330

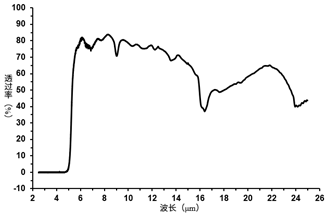

2. 滤光片的透过光谱




3. 传感器的视场角10°

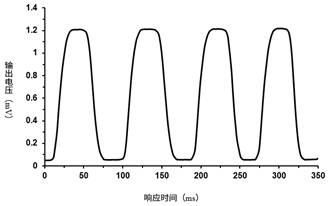

4. 传感器的响应时间





热敏电阻
温度阻值表

T(℃)

Rnom(kΩ)

T(℃)

Rnom(kΩ)

T(℃)

Rnom(kΩ)

-20

975.8038

21

119.4612

62

22.9937

-19

920.5962

22

114.2223

63

22.1836

-18

868.8615

23

109.2417

64

21.4061

-17

820.3603

24

104.5053

65

20.6594

-16

774.8710

25

100.0000

66

19.9424

-15

732.1889

26

95.7132

67

19.2537

-14

692.1238

27

91.6333

68

18.5920

-13

654.4999

28

87.7492

69

17.9562

-12

619.1540

29

84.0505

70

17.3452

-11

585.9346

30

80.5274

71

16.7578

-10

554.7016

31

77.1707

72

16.1930

-9

525.3245

32

73.9717

73

15.6499

-8

497.6821

33

70.9222

74

15.1276

-7

471.6621

34

68.0144

75

14.6251

-6

447.1599

35

65.2411

76

14.1417

-5

424.0781

36

62.5954

77

13.6764

-4

402.3264

37

60.0707

78

13.2286

-3

381.8204

38

57.6610

79

12.7976

-2

362.4818

39

55.3604

80

12.3825

-1

344.2375

40

53.1635

81

11.9828

0

327.0195

41

51.0651

82

11.5978

1

310.7640

42

49.0602

83

11.2270

2

295.4121

43

47.1443

84

10.8697

3

280.9084

44

45.3130

85

10.5254

4

267.2014

45

43.5621

86

10.1935

5

254.2428

46

41.8878

87

9.8736

6

241.9877

47

40.2862

88

9.5652

7

230.3940

48

38.7539

89

9.2678

8

219.4224

49

37.2876

90

8.9809

9

209.0361

50

35.8842

91

8.7042

10

199.2007

51

34.5405

92

8.4373

11

189.8841

52

33.2538

93

8.1797

12

181.0559

53

32.0214

94

7.9312

13

172.6881

54

30.8408

95

7.6912

14

164.7540

55

29.7096

96

7.4596

15

157.2290

56

28.6253

97

7.2360

16

150.0898

57

27.5860

98

7.0201

17

143.3144

58

26.5895

99

6.8115

18

136.8825

59

25.6338

100

6.6101

19

130.7749

60

24.7171

101

6.4155

20

124.9734

61

23.8376

102

6.2274


测试条件:
25℃ 100 KΩB25/50 = 3950K ±1%

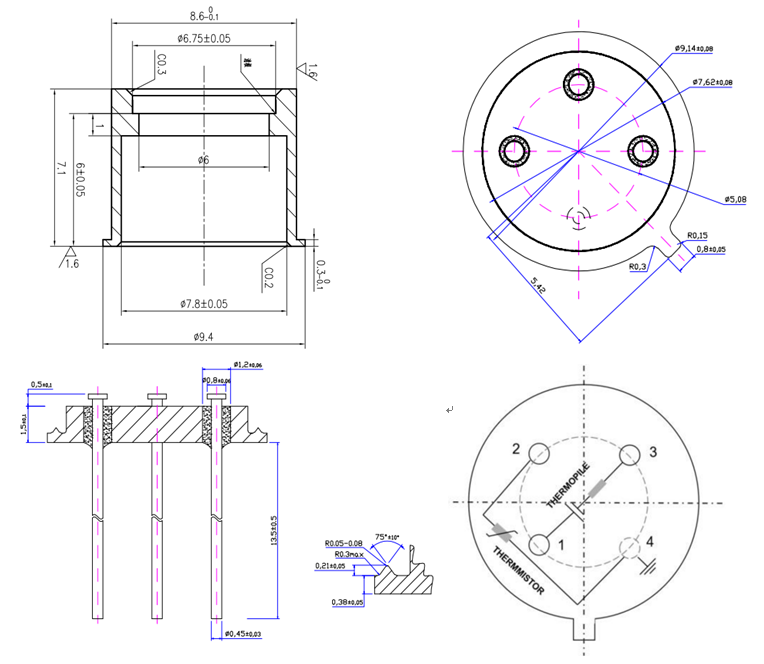

封装尺寸


管脚定义



视图

视图


1.引脚1、3为热电堆传感器电压输出引脚,输出电压为μV量级,该电压随被测物体温度的变化而变化。

2.引脚2、4为热敏电阻的引脚,2、4引脚之间为电阻值,该阻值随环境温度变化而变化,在25℃时的电阻值为100KΩ。

注:NTC也可放置于1和2引脚之间。

其他建议

1.为了减少传感器引脚之间的热干扰,在制作PCB时,应将传感器引脚之间进行热隔离。

2.由于传感器的输出电压信号为μV量级,对电路(运放、ADC等)噪声要求比较高,建议使用专业的MCU来进行测温运算。

3.超过绝对最大额定值的压力和静电放电可能会损坏传感器,请采取适当的处理预防措施。不要让传感器接触腐蚀性清洁剂,光窗可以用酒精和棉签擦净。手工焊接/波峰焊接可在280℃的最高温度下进行,焊接时间需要小于10s,避免传感器顶部过热,不推荐使用回流焊。外壳体与液体焊料之间的最小距离应为0.6mm 。

4.将本公司产品应用到一些特殊情况(即不当操作会直接影响半导体寿命或导致物理损害)之前, 应事先咨询江苏创芯海微科技有限公司及代表。本公司不会为未经准许的操作承担任何责任。
