自研 MEMS 热电堆红外传感器
易于系统集成和降低应用成本
内置 DSP 数字信号处理
UART 数字总线接口
3V～3.3V 输入电压
低功耗节能工作模式
适用于不同应用领域多种封装和测量方式
出厂校准的测温范围和精度：
人体测温：29 ℃ ～ 40 ℃ （±0.2 ℃）
物体测温： 0℃ ～ 100℃ （±1 ℃）
高精度无接触温度测量
医用体温测量
车用空调控制和玻璃防雾
工业移动元件温度控制
打印机、复印机温度控制
家电温度控制
安全监控
移动物体探测
热动继电器警报
住宅，商业和工业建筑的空调温度感应元件

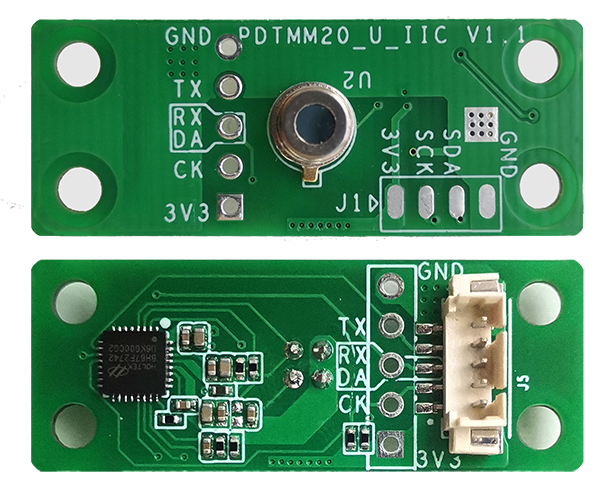

W-IR-UART 是一款数字式红外测温模组，集成自研 MEMS 热电堆红外 传感器和 32 位嵌入式微处理器芯片，搭载低噪声放大器、18 位 A/D 转换 器以及 DSP 处理单元等元件，通过 UART 接口进行数字输出，人体测温 精度可达 0.2℃。
表1. 传感器性能参数表
参数 | 参数值 | 描述 |
测温范围 | 29 ℃ ～ 40 ℃（人体测温） 0 ℃ ～ 100 ℃（物体测温） | |
工作温度范围 | 0 ℃ ～ 65 ℃ | |
测温精度 | ± 0.2 ℃（人体测温） ± 1 ℃（物体测温） | 一个sigma统计 |
输入工作电压 | 3 V ～ 3.3 V | |
测温视场FOV | 90° | 可以按需求定制 |
几何尺寸 | 14 mm * 36 mm | |
接口管脚 | 1. GND（接地） 2. TXD（UART 数据发送） 3. RXD/SDA（UART数据接收/IIC数 据交换） 4. SCK（IIC 时钟输入） 5. VDD（3 V ～ 3.3 V DC 输入） | 预设定 UART总线，IIC可以按需 求定制 |

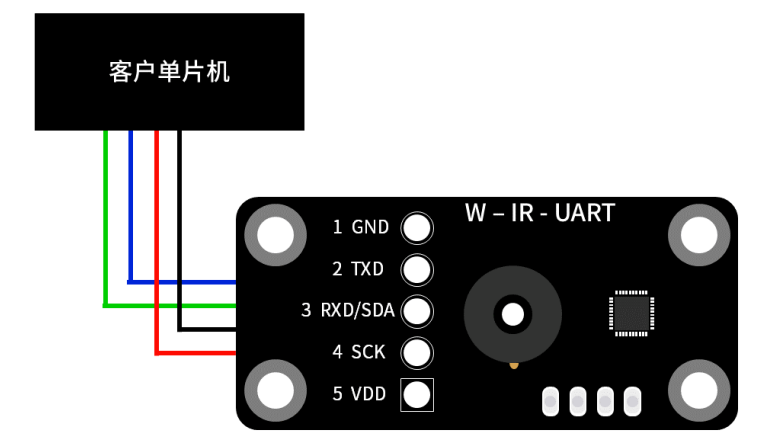

W-IR-UART 模组可以采用 UART 数字总线界面输出，任何微处理器 MCU 都可以对其进行通讯、控制来远程测量温度
1．在应用设计中需要注意上述精度是当传感器在热平衡条件下才能保证，如下因素会造成温差：传感器背部的热电子，传感器背部或旁边的加热器/冷却器造成传感器短时间内热平衡破坏。
2．传感器具有一定的测量视场（FOV）范围，应用设计时要注意视场内的被测物体温度基本均匀。传感器窗口有用以阻碍可见光和近红外光辐射的光学滤波器（可传播长波）集成在封装内抵御环境光造成的影响。滤波器 的波长通带为 5.5 μm ～ 14 μm。
3．W-IR-UART 红外测温模组支持用户的二次开发，模组的测量结果，工作状态和故障等可由数字总线读取， 同时测量方式，DSP功能等可以用户通过总线设置。
江苏创芯海微科技有限公司拥有随时修改本文档的权利，有关内容修订或更改将不会另行通知。本文档所涉及内容完全属于江苏创芯海微科技有限公司的知识产权，未经批准不可进行泄露、传播或者复制。
地址：江苏省无锡市新吴区新加坡工业园新集路1号3层
