配备4.26μm窄带滤光片
集成自检测、自校准模块
NTC热敏电阻补偿
快速响应
TO-46金属管壳封装
NDIR CO2气体探测器
空调系统、通风系统
室内、车内空气质量检测器
呼吸监测
表1. 传感器性能参数表
参数 | 参数值 | 单位 |
芯片尺寸 | 1650*1650 | μm2 |
敏感区域 | 1100*1100 | μm2 |
视场角 | 55 | ° |
电阻 | 175±15 | KΩ |
电阻温度系数 | 0.02 | %/K |
响应率 | 65 | V/W（500K，5.5μm长通） |
时间常数 | 5 | ms（500K，1Hz） |
NEP | 0.97 | nW/Hz1/2 |
噪声电压 | 54 | nW/Hz1/2（r,m,s 300K） |
探测率 | 2.09E08 | cmHz1/2/W |
热敏电阻阻值 | 100±2% | KΩ (25℃) |
热敏电阻Beta值 | 3950±1% | K(25℃/50℃) |
测量温度 | -20~400 | ℃ |
工作温度 | -30~120 | ℃ |
表2. 滤光片性能参数表
参数 | 参数值 | 单位 |
中心波长 | 4.26 | μm |
半波宽 | 190 | nm |
峰值透过率 | >80 | % |
|

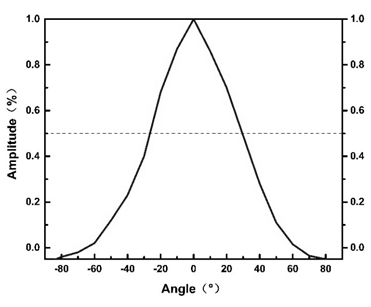

图1. 传感器视场角 |
|

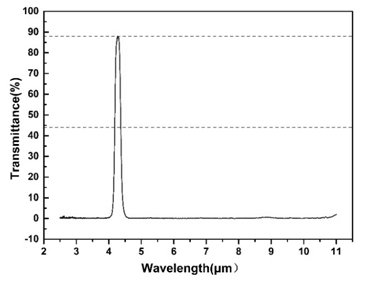

图2. 滤光片透射光谱 |
|
|
|
|

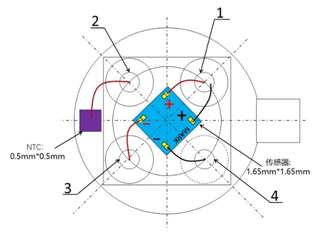

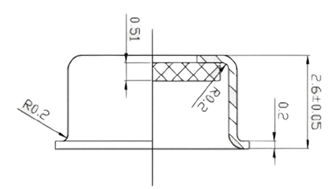

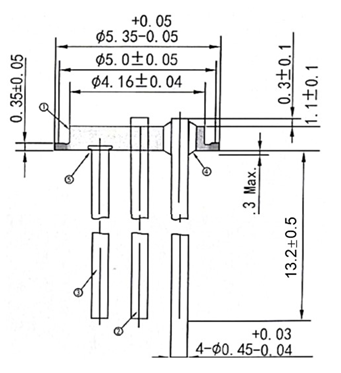

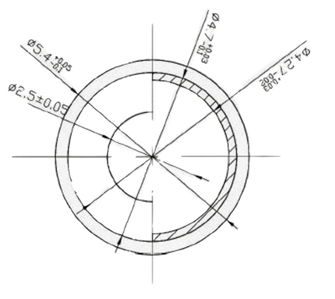

图3. 器件管壳引脚信息
T(℃) | Rnom(kΩ) | T(℃) | Rnom(kΩ) | T(℃) | Rnom(kΩ) | T(℃) | Rnom(kΩ) | T(℃) | Rnom(kΩ) |
-40 | 3225.4617 | -11 | 577.9212 | 18 | 137.1862 | 47 | 40.0779 | 76 | 14.0994 |
-39 | 3026.3501 | -10 | 548.1330 | 19 | 131.0310 | 48 | 38.5520 | 77 | 13.6361 |
-38 | 2839.6504 | -9 | 519.6807 | 20 | 125.1824 | 49 | 37.0924 | 78 | 13.1898 |
-37 | 2664.7295 | -8 | 492.8244 | 21 | 119.6241 | 50 | 35.6960 | 79 | 12.7600 |
-36 | 2500.9521 | -7 | 467.4665 | 22 | 114.3409 | 51 | 34.3596 | 80 | 12.3460 |
-35 | 2347.6975 | -6 | 443.5169 | 23 | 109.3182 | 52 | 33.0804 | 81 | 11.9470 |
-34 | 2204.3501 | -5 | 420.8916 | 24 | 104.5422 | 53 | 31.8556 | 82 | 11.5625 |
-33 | 2070.3164 | -4 | 399.5130 | 25 | 100.0000 | 54 | 30.6826 | 83 | 11.1919 |
-32 | 1945.0251 | -3 | 379.3080 | 26 | 95.6792 | 55 | 29.5590 | 84 | 10.8346 |
-31 | 1827.9241 | -2 | 360.2090 | 27 | 91.5683 | 56 | 28.4823 | 85 | 10.4900 |
-30 | 1718.4900 | -1 | 342.1524 | 28 | 87.6560 | 57 | 27.4504 | 86 | 10.1536 |
-29 | 1614.1907 | 0 | 325.0790 | 29 | 83.9322 | 58 | 26.4612 | 87 | 9.8295 |
-28 | 1517.5430 | 1 | 309.4148 | 30 | 80.3868 | 59 | 25.5126 | 88 | 9.5175 |
-27 | 1427.8268 | 2 | 294.5407 | 31 | 77.0106 | 60 | 24.6029 | 89 | 9.2169 |
-26 | 1344.4099 | 3 | 280.4187 | 32 | 73.7948 | 61 | 23.7301 | 90 | 8.9273 |
-25 | 1266.7306 | 4 | 267.0123 | 33 | 70.7309 | 62 | 22.8926 | 91 | 8.6483 |
-24 | 1194.2910 | 5 | 254.2861 | 34 | 67.8113 | 63 | 22.0888 | 92 | 8.3795 |
-23 | 1126.6478 | 6 | 242.2063 | 35 | 65.0283 | 64 | 21.3172 | 93 | 8.1205 |
-22 | 1063.4070 | 7 | 230.7405 | 36 | 62.3750 | 65 | 20.5762 | 94 | 7.8709 |
-21 | 1004.2141 | 8 | 219.8576 | 37 | 59.8448 | 66 | 19.8645 | 95 | 7.6302 |
-20 | 948.7521 | 9 | 209.5278 | 38 | 57.4312 | 67 | 19.1808 | 96 | 7.3983 |
-19 | 896.2827 | 10 | 199.7229 | 39 | 55.1284 | 68 | 18.5238 | 97 | 7.1746 |
-18 | 847.1088 | 11 | 190.4157 | 40 | 52.9307 | 69 | 17.8924 | 98 | 6.9589 |
-17 | 801.0024 | 12 | 181.5805 | 41 | 50.8328 | 70 | 17.2854 | 99 | 6.7509 |
-16 | 757.7515 | 13 | 173.1927 | 42 | 48.8297 | 71 | 16.7017 | 100 | 6.5502 |
-15 | 717.1601 | 14 | 165.2289 | 43 | 46.9166 | 72 | 16.1403 | 101 | 6.3566 |
-14 | 679.0449 | 15 | 157.6669 | 44 | 45.0891 | 73 | 15.6003 | 102 | 6.1697 |
-13 | 643.2362 | 16 | 150.4857 | 45 | 43.3428 | 74 | 15.0808 | 103 | 5.9894 |
-12 | 609.5771 | 17 | 143.6651 | 46 | 41.6736 | 75 | 14.5808 | 104 | 5.8153 |
测试条件：25℃ 100 KΩ，B25/50 = 3950K ±1%
|
|

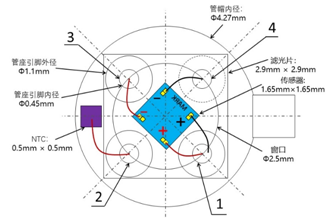

底视图 | 顶视图 |
1．引脚1、3为热电堆传感器电压输出引脚，输出电压为μV量级，该电压随被测物体温度的变化而变化。
2．引脚2、4为热敏电阻的引脚，2、4引脚之间为电阻值，该阻值随环境温度变化而变化，在25℃时的电阻值为100KΩ。
注：NTC也可放置于1和2引脚之间。
1．为了减少传感器引脚之间的热干扰，在制作PCB时，应将传感器引脚之间进行热隔离。
2．由于传感器的输出电压信号为μV量级，对电路（运放、ADC等）噪声要求比较高，建议使用专业的MCU来进行测温运算。
3．超过绝对最大额定值的压力和静电放电可能会损坏传感器，请采取适当的处理预防措施。不要让传感器接触腐蚀性清洁剂，光窗可以用酒精和棉签擦净。手工焊接/波峰焊接可在280℃的最高温度下进行，焊接时间需要小于10s，避免传感器顶部过热，不推荐使用回流焊。外壳体与液体焊料之间的最小距离应为0.6mm 。
4．将本公司产品应用到一些特殊情况（即不当操作会直接影响半导体寿命或导致物理损害）之前， 应事先咨询江苏创芯海微科技有限公司及代表。本公司不会为未经准许的操作承担任何责任。
江苏创芯海微科技有限公司拥有随时修改本文档的权利，有关内容修订或更改将不会另行通知。本文档所涉及内容完全属于江苏创芯海微科技有限公司的知识产权，未经批准不可进行泄露、传播或者复制。
